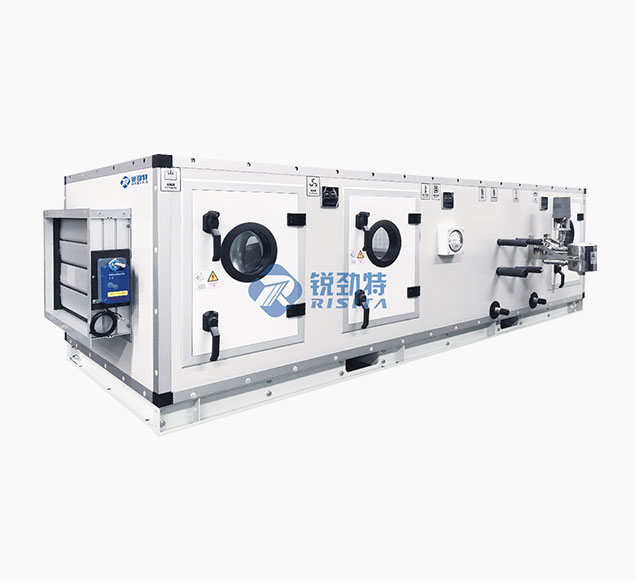

產品介紹

產品特點

機組結構及性能特點介紹-箱體

• 柜體

  ●箱體面板之間形成特有的互鎖結構，集傳統框架式結構的高強度和模板式結構的安裝便捷性于一身。

  智型材

  ●高精度的鋁合金型材配合高強度的隔熱塑材，形成完美的三維復合斷冷橋結構，絕無凝露

  ●面板之間多重配合密封的設計，保證了箱體極佳的氣密性能。

  ●箱體面板采用內藏式的螺栓緊固，組裝極為簡便，并可反復拆裝。

  ●箱體外部無螺釘外露，平整流暢，美觀大方。

• 面板

  新型的復合式夾心雙層保溫面板由彩鋼板、鍍鋅板和中間硬質聚氨酯保溫材料整體發泡成形，邊框采用PVC板邊條隔斷雙層板及鋁型材之間的冷橋。

  ●在保溫、隔聲、防火、強度、使用壽命以及潔凈度等各方面都具有良好性能。

  ●面板傳熱系數K≤0.03W/m2·K。

  ●面板防火性能符合CSTBM1級防火等級要求。

  ●大風量、大風壓和大尺寸的機組正負壓檢修門采用氣壓貼壓密封技術，有越壓越緊的氣密效果。

  ●面板和鋁型材采用一體化設計安裝，使箱體的強度、平整度和氣密性更好。

  ●面板隔聲性能（測試值R=△L×10 log S/A其中△L=壁面?zhèn)嚷晧杭壷?，dB（A）；S=箱壁表面積，m2；A=測試房間的吸聲面積，m2）

• 加濕段

  有以下幾種加濕器供選擇

  ●干蒸汽加濕器等溫加濕，全不銹鋼制造，耐腐蝕、體積小、安裝方便，潔凈加濕，加濕效率高，有電動和手動兩種供選擇。適合有蒸汽源的加濕場合。

  ●電極加濕器∶利用交流電源直接對自來水進行處理產生潔凈蒸汽，微電腦控制，有比例調節和開關量調節兩種控制方式。適用于無蒸汽源的工藝性加濕場合。

  ●汽化式（濕膜）加濕器：利用濕膜材料吸收水分，氣流經過濕膜水分蒸發汽化，對空氣同時有洗滌過濾作用，可兼作擋水板用?？刹捎弥惫┧蜓h(huán)水。

  ●高壓噴霧加濕器∶將自來水增壓后經噴嘴微細霧化，產生細小的液滴在空氣中蒸發加濕。選用高壓噴霧加濕器時應考慮加濕效率，一般為40~50%。

• 消聲段

  ●根據不同使用要求及風機噪聲的特點，可采用微孔板消聲器或穿孔板內置吸聲棉兩種方式。氣流經過穿孔板內置吸聲棉消聲器時，對中、高頻噪聲具有良好的消聲效果。微孔板消聲器內部為空腔，利用物理中的共振吸聲原理設計制造，具有不污染、不受潮的優點，其對低頻及部分中頻噪聲具有有效的消聲作用。消聲段分回風消聲、送風消聲。

機組結構及性能特點介紹--過濾凈化

• 過濾段

  ●初中效過濾器單位面積質量、阻力、機械性能、抗靜電特性、吸濕性、耐燃性及過濾效率均符合GB/T14295-2008，高效過濾器符合國家其它相關標準。

  分類∶

  一一初效過濾器，有板式和袋式可選，過濾器材質為化纖、無紡布。

  一一中效過濾器，有板式、袋式和密褶式可選，過濾器材質為化纖、無紡布或玻纖。

  一一亞高效過濾器，有袋式和密褶式可選，過濾器材質為玻纖。

  一一高效過濾器，有密褶式和大風量箱式可選，過濾器材質為玻纖。

• 電子凈化

  除塵凈化

  ●對通過凈化電場的空氣中的懸浮顆粒進行電離，利用高壓靜電場使得空氣中所有的懸浮顆粒物（最小至0.01微米）附上正電，然后迅速被集塵板吸附，達到高效除塵凈化的目的。一次性除塵效率大于98.9%。

  殺菌凈化

  ●放電電極在高壓下產生等離子體，等離子體會迅速將空氣中的細菌、病毒及塵螨等微生物的細胞核破壞并徹底殺死，殘余物質被燒結同時被集塵板吸附，滅菌率高達99%以上，徹底杜絕了細菌、病毒以及傳染病毒利用中央空調系統進行繁殖傳播，徹底杜絕交叉感染。一次性通過滅茵效率大于95%。

• 活性碳吸附段

  超強的吸附異味、除臭的功能

  ●功能段內置活性碳過濾器，活性碳是一種很細小的炭粒，有很大的表面積，而且炭粒中還有更細小的孔——毛細管。這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體（雜質）充分接觸。當氣體（雜質）碰到毛細管被吸附，起到凈化作用。

  吸附甲醛、苯、TVOC有機有害氣體

機組結構及性能特點介紹-風機系統

• 風機系統

  ●風機為雙進風、雙寬度、前傾或后傾式離心風機，經嚴格的靜平衡、動平衡和整機動平衡檢驗，平衡精度不低于IS01940-G4.0標準。

  ●風機采用錐套軸承以減少像一般偏心鎖軸承所引發的振動問題。所配用的均為進口品牌軸承，設計工況下使用壽命大于75000小時。

  ●所有風機均已通過權威機構美國AMCA產品性能認證，保證風機的高可靠性?！裾麢C運行噪聲低、效率高、結構牢固、性能穩定。

  ●使用專業的CAD選型軟件進行優化設計，以便獲取良好的工作點、效率和噪聲級。

  ●有眾多規格的系列產品可供選用，能廣泛滿足不同場合不同的風量和風壓要求?！耧L(fēng)機可選配無蝸殼風機、EC風機、機翼型風機、直聯風機、單進風風機。

• 電機

  ●電機為知名品牌風冷式全密閉三相異步電機，防護等級為IP54，（可選IP55），F(xiàn)級絕緣，具有更高的可靠性和使用壽命。

  ●電機采用優化設計，具有更高的效率，可產生可觀的節能效果。

  ●軸承設計工況下使用壽命大于75000小時。

  ●標準配用電源為380V/3P/50Hz。

  ●電機可選配單速2極、4極、6極、雙速電機、三速電機和變頻專用電機。

• 傳動系統

  ●配用錐套式皮帶輪，加工精密、動靜平衡性能好、拆裝方便。

  ●V型三角帶，柔性和接觸面積增大、強力層上移，傳動效率≥90%、傳動功率大、可撓轉次數高、使用壽命更長，并能承受較大預緊力。

  ●風機和電機安裝在C型底座上，可作縱向、橫向雙向調節，使雙軸及皮帶輪的平行度更高，皮帶傳動更順暢。

機組結構及性能特點介紹-熱交換

• 熱交換器---冷水盤管、熱水盤管、蒸汽盤管、蒸發盤管、冷凝盤管、熱回收盤管

  ●所有的盤管均通過專業熱工軟件進行優化設計，不僅能以良好的性能滿足典型工況的要求，更能依據客戶的實際需要進行專門設計和制造，以良好的效能滿足不同用戶的特定工況要求。

  高效率盤管的主體結構∶

  （1）交錯排列的銅管串接百葉窗/滿天星式鋁翅片，既提供了充分的氣側擾動和較高的換熱效率，也減少了氣側阻力。

  （2）二次翻邊和過盈的機械脹接使翅片和銅管緊密接觸，減少了傳熱阻。

  （3）回路流程優化設計方案，兼顧了更高的液側換熱效率和更低的液側阻力。（4）多種的片距和管排組合，能滿足大范圍的供冷和供熱需要。

  ●有防腐和耐酸堿需要時，建議選用鍍膜鋁片或銅片，還有電泳的方式可選。

  ●除冷水盤管外，另有熱水盤管、蒸汽盤管可供選擇。

  ●所有盤管全部經過2.5MPa的氣壓檢漏試驗。

  ●液側大溫差：低流量、高循環、大管排的盤管設計，可廣泛用于冰蓄冷、鹽水和乙二醇系統，適用液側溫差范圍∶5~12℃、3~12℃、6~15℃。

  ●氣側大溫差：分級式齊溫制冷，大流量、高密度、多管排的盤管設計，可廣泛用于新風制冷，冷凍除濕和小流量快速冷卻需要。

  ●盤管的進出水管提供外螺紋（默認標準）、法蘭或卡箍溝槽式等可選的接口型式。

  ●風速超過2.5m/s后可配置多折波形鉤槽式擋水板，風速3.5m/s時的過水量≤0.31g/kg干空氣。

  ●回路流程全部按重力自排水原則設計，冬季可實現排水防凍。

• 加熱器

  ●可選配蒸汽盤管、熱水盤管、熱回收盤管、翅片電熱管、燃燒器或PTC電熱管等。

• 水盆

  ●底部水盆采用獨有的大坡度干式抗菌結構，能有效抑制污水滯留和細菌生長?！裰虚g水盆用于上下并聯的雙盤管中，避免下部盤管大量積水，提高了雙盤管的換熱效率。

  ●水盆排水口提供外螺紋直接，外置的水封裝置（可選）可保證排水順暢、無溢出。

  ●所有水盆均通過了試漏檢測，確保無漏水隱患。

機組結構及性能特點介紹-熱回收

• 轉輪式熱回收器

  ●整體纏繞+固定輻條結構，結構牢固穩定，可安全運行在-40℃~120℃范圍，使用壽命可達15年以上，可用高壓空氣清洗，也可用水、蒸汽、溶液等清洗。

  ●熱回收率在最高可達80%以上，壓力損失小。

  ●可根據需要選擇全熱回收和顯熱回收，產品系列齊全。

  ●轉輪式熱交換器每分鐘轉速均衡控制在10~12轉/分鐘。

  ●轉輪輪芯材質為特種合金鋁材，傳熱系數高、防氯、耐腐蝕、使用壽命長。

  ●采用加厚鋁箔，波紋高度有多種規格可供選擇，輪芯蜂窩為正三角形。

  ●轉輪密封性能高。采用雙耐磨防水毛刷加橡塑隔層結構，轉輪表面平整度高，密封嚴密，漏風率低。可加裝雙清潔扇面后，使混風率控制在1%以內。

  ●傳動馬達，終身潤滑，免維護，無需加潤滑油，絕緣等級為F級、防護等級IP54?！駛鲃悠в凶詮埦o裝置，無需經常調整皮帶長度。

• 板式熱回收器

  ●新、排風在板翅式換熱器內進行熱交換，根據換熱器材料不同，可分為顯熱換熱器和全熱換熱器，熱回收效率可達60%以上。

  ●板翅式換熱器靜止安裝，易于布置設備內的氣流通道，以縮小整機體積。

  ●室內外雙向換氣，新風和污風等量置換，根據客戶要求可實現正負壓操作；新風和排風完全隔開，徹底避免交叉污染。

• 中間媒體式熱回收器

  ●中間媒體（一般為水或者乙二醇溶液）在分別位于新、排風系統的中間換熱器內流動，經排風中冷（熱）冷帶入到新風中，應用于溫差較小的空調系統中，可回收顯熱，熱回收效率約50%左右。

• 熱管式熱回收器

  ●熱管式熱回收器是一種借助工質（如氨、氟利昂等）相變進行熱傳遞的換熱元件，熱管熱回收器結構緊湊，采用全封閉設計，熱回收效率高，無損耗。

機組結構及性能特點介紹-其它配件

• 基座

  ●基座采用高強度板材成型或槽鋼整體焊接，基座強度高、耐腐蝕。

  ●基座高度≥80mm，根據水封高度和工程實際的基礎高度尺寸的要求可定制基座高度。

  ●基座的中部根據內部構件在底面承重的需要，設計基座中部的縱橫布局。利于基座和安裝地面的均勻承重，提高了機組整體的結構強度，確保機組內部平整和安全檢修，并有利于降低機組的振動。

  ●所有基座均配有吊運孔和安裝孔（連接孔），便于機組的吊運和現場就位。

• 減振系統

  ●獨立懸浮式的減振系統，使風機和電機運行時更加寧靜，減少了因空氣擾動所造成的噪聲和能耗損失。

  ●帶自鎖的密閉組合式減振器，綜合了阻尼減振、空氣減振和彈簧減振優點，減振效率達95%以上。

  ●一個整體的底座承載風機與電機，并根據各部分的承重分布，相應配置不同型號和數量的減振器。避免了跳動、反振和共振，使風機與電機運行更加平穩和舒適

  ●風機與箱體間采用柔性軟接隔離，避免了振動傳遞，軟接材料符合防火要求。

• 風量調節閥

  ●類型：密閉對開多葉調節閥，可選配手動型、電動型、手動/電動一體式調節方式

  ●材質∶可配置鍍鋅板和鋁合金材質。

  ●特性：齒輪傳動與葉片開啟角成線性關系，H=0.035，閥門調節特性理想。

  ●用途∶用于氣流組織、分配、節流、旁通的手動或自動調節控制。

• 機組選配件

  ●雙層透明保溫視窗、24VLED安全檢修燈、檢修門安全開關、水封、啟動控制柜、擋水板、壓差表、壓差開關、水閥、水閥執行器、風閥執行器等等。
